超精過濾裝置
1.簡介
超精過濾裝置是’全密閉連續化運行智能化控制植物提取線‘的關鍵設備之一，專用于提取液的超精過濾，過濾精度達到0.2~10um。
超精過濾裝置的核心設備是液壓驅動，方便更換、清理。
2.工作流程及原理
提取液首先和助濾劑混合，然后泵入過濾盤中，提取液中的細微顆粒被助濾劑截留、過濾，澄清液排出，助濾劑在一定時間后定期排出。
3.效率指標
過濾精度：0.2~10um。
4.特點和優越的性能
過濾精度高于15um，過濾出的液透明澄清。
液壓驅動濾盤，方便各個濾盤的清理，濾布更換。
5.構成
5.1.超精過濾裝置構成
提取液儲罐
助濾劑加料器
攪拌罐
液壓驅動壓濾機
高壓泵
過濾液儲罐
在線液位計
輸液泵
5.2.液壓驅動壓濾機構成
過濾盤
液壓裝置
壓力控制器

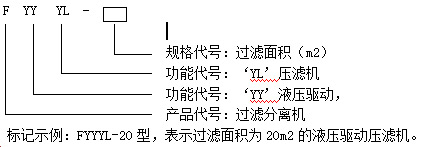

6.液壓驅動壓濾機型號代號
7.液壓驅動壓濾機型號規格及圖片
型號規格一覽表

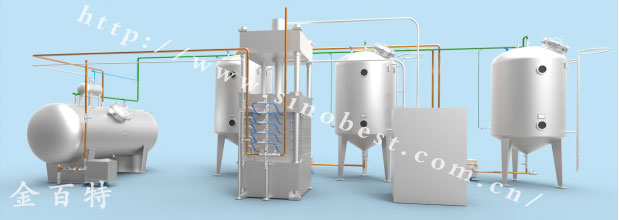

8.超精過濾裝置三維設計圖片
9.應用范圍
各種水溶性提取液的超精過濾。
各種脂溶性提取液的過濾。
10.典型工程實例：

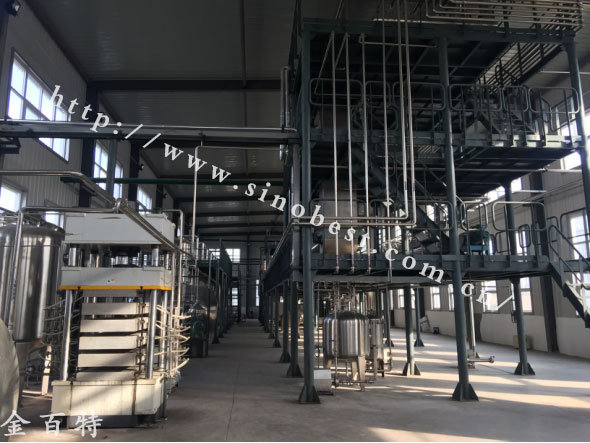

500kg/h銀杏葉提取黃酮及內酯生產線----實例照片
